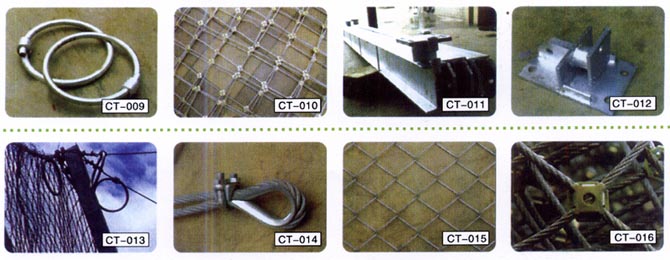

柔性防護系統主要有以下構件：
a)　鋼絲繩網：用于鋼絲繩網類主動防護和被動防護；
b)　鋼絲網、減壓器（環）、鋼柱：用于被動防護，由工字鋼等組合構成；
c)　鋼絲繩錨桿：用于被動防護，由螺紋鋼加工而成；

d)　各種五金、標準件等。

系統主要構件的技術要求

鋼絲繩網/材料
鋼絲繩應符合GB/T8919的要求：其中鋼絲繩的鍍鋅量應GB/T8919-1996的表6中B類鍍鋅鋼絲繩的要求，強度不小于1770MPa，最小斷裂拉力不小于40KN(Φ8mm鋼絲繩)或不小于20KN(Φ6mm鋼絲繩)。
搭接件一般采用普通軟純鋁管，長度不小于35cm，外徑不大于3cm，壁厚不小于3mm。
扣壓件厚度不小于2mm，并采用鍍鋅處理，鍍鋅層厚度不小于8μm。
規格：
網孔規格：根據用途不同其菱形網孔邊長一般為300，250，200，150，120，100mm。網目邊長誤差不在于20mm。
網塊規格：成品網塊規格一般為4m×4m、4m×2m、5m×3m、5m×4m、5m×5m、5m×6m，也可以根據設計要求調整網塊尺寸。

鋼絲繩網的編制應滿足以下要求

a)　上下交錯編織；
b)　編織成網的鋼絲繩不得有斷絲、脫絲現象；
c)　交叉節點處用扣壓件固定，接頭處用搭接件壓接，不得遺漏，鋼繩露出搭接件長度至少為10mm；
d)　編網時扣壓件和搭接件用機械壓接，表面不得有破裂和明顯損傷；
e)　網的形狀平整，網繩不得有打結和明顯扭曲現象。

性能要求

編網用壓扣件的材質、結構尺寸和壓接工藝應保證其拉滑力(抗錯動力)不小于5KN，接脫落力不小于10KN。
鋼柱：鋼柱根據被動系統的不同高度采用不同規格的工字鋼加工而成。鋼柱的高度與系統高度相同。不同高度工字鋼的最規格要求見表1、鋼柱表面應采用防腐措施。一般采用熱鍍鋅處理，鍍鋅層厚度不小于8μm。
表一 不同高度的鋼柱的型號要求

系統高度m	2	3	4	5	6	7
工字鋼型號	16	16	18	20b	22b	22b

基座為鋼柱的定位座 ，為鋼結構件。連接件用于實現鋼柱和基座間餃連接的構件。鋼柱的基座及連接的防腐要求應不低于與其連接的鋼柱的防腐性能。鋼柱的基座及連接件的結構見圖1
基座及連接件


減壓器（環）：根據與其相連的鋼絲繩直徑不同和設計能量分別采用不同型號的減壓器。減壓環一般有三種型號，見表2
.減壓器（環）的啟動荷載應介于與其相連接的鋼絲繩斷裂拉力的10%~70%，其臨界變形荷載不小于50KN。
減壓器（環）用熱軋鋼板GB/T912的技術要求，表面鍍鋅防銹，鍍鋅層厚度不小于8μm。


表2 減壓器 （環）的a規格 單位為千焦

類型	A	B	C
吸收能量能力 >	30	50	110

縫合繩：縫合繩宜選用不小于Φ8的鋼絲繩，鋼絲繩應滿足GB/T819的要求。
鋼絲繩：宜采用由直徑不小于2.2 mm的熱鍍鋅鋼絲編制的，網孔為50mm×50mmū的鋼絲網，鋼絲應滿足GB/T343的要求。
支撐繩：橫向支撐繩選用不小于Φ16鋼絲繩，縱向支撐繩宜選用不小于Φ12鋼絲繩，設置雙層鋼絲繩網的區域縱橫支撐繩均宜選用不小于Φ16鋼絲繩。
鋼絲繩錨桿：宜選用雙股開工的不小于Φ16的鋼絲繩錨桿，其長度不小于2m。
